Bosch Sägetisch S 9 Ersatzteile

Flügelmutter

Artikel Nummer:

2 915 191 004

BildNr:

702/03

Nicht mehr lieferbar.

Artikel Nummer: 0 603 035 101 (0603035101)

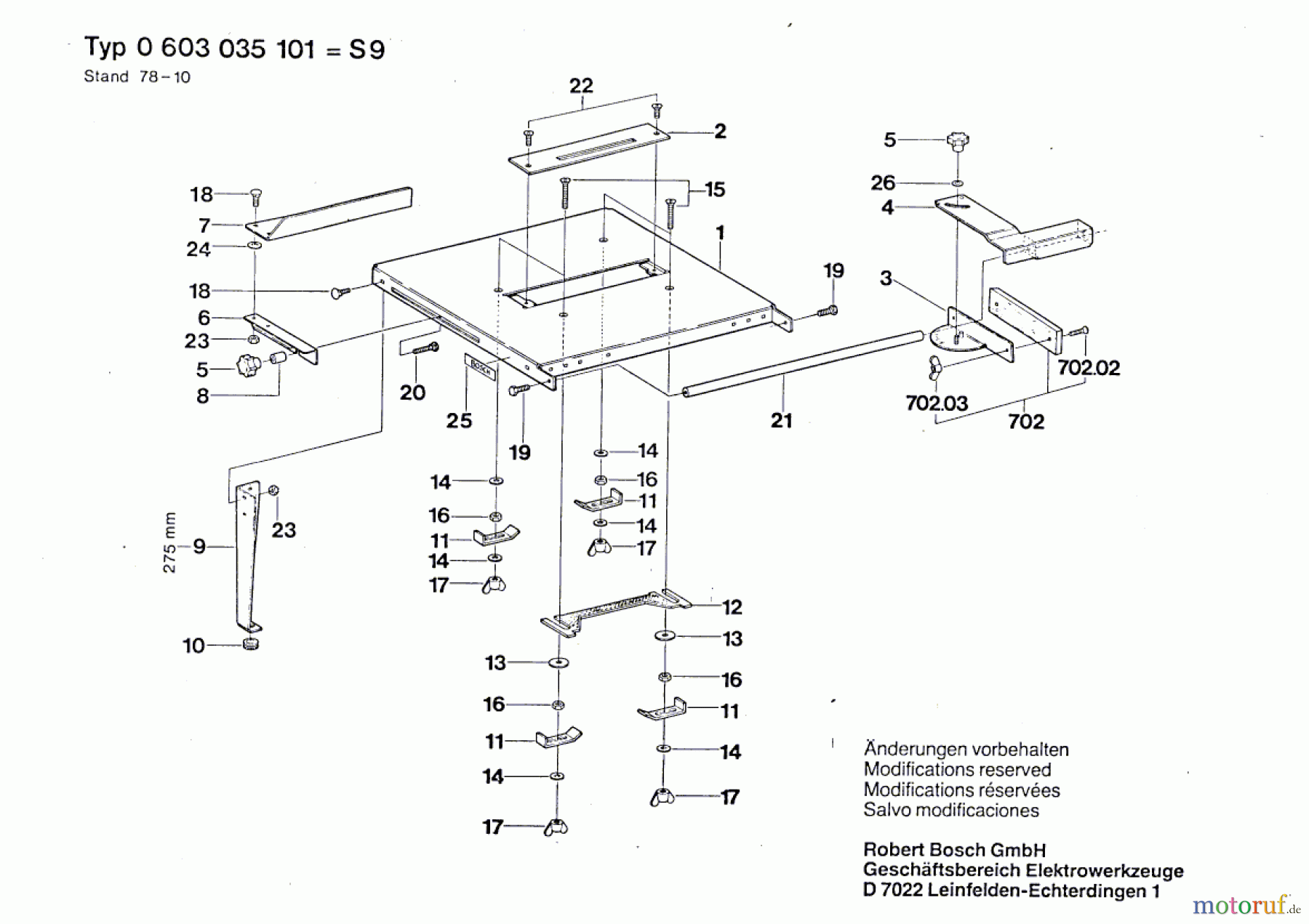

Hier finden Sie die Ersatzteilzeichnung für Bosch Werkzeug Sägetisch S 9 Seite 3. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Bosch Gerätes aus und bestellen Sie einfach online. Viele Bosch Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	1 608 000 072	Tischplatte
2	1 608 000 069	Abdeckplatte
3	1 601 334 001	Anschlagwinkel
4	1 608 000 073	Tischplatte
5	1 603 349 015	Sterngriff
6	1 601 332 016	Anschlagwinkel
7	1 601 334 003	Parallelanschlag
8	1 600 300 085	Distanzbuchse
9	1 601 334 002	Tischfuss
10	1 602 380 012	Gummiring
11	1 601 321 034	Befestigungswinkel
12	1 601 098 004	Führungsleiste
13	1 600 100 022	Unterlegscheibe
14	2 916 011 014	Unterlegscheibe
15	1 603 421 000	Senkschraube
16	2 915 011 007	Sechskantmutter
17	2 915 191 006	Flügelmutter
18	1 603 434 004	Flachrundschraube
19	2 911 052 193	Sechskantschraube
20	2 910 261 207	Flachrundschraube
21	1 603 052 011	Führungsstange
22	2 910 761 116	Senkschraube
23	2 915 011 006	Sechskantmutter
24	2 916 070 232	Sicherungsscheibe
25	1 601 110 481	Firmenschild
26	2 916 011 884	Unterlegscheibe
702/03	2 915 191 004	Flügelmutter
702/02	3 603 435 051	Torx-Senkschraube
