PRODUCT COMPLETE LM2151CMDA (96684010101) - Jonsered Walk-Behind Mower (2009-01)

Jonsered Rasenmäher LM2151CMDA (96684010101) - Jonsered Walk-Behind Mower (2009-01) PRODUCT COMPLETE

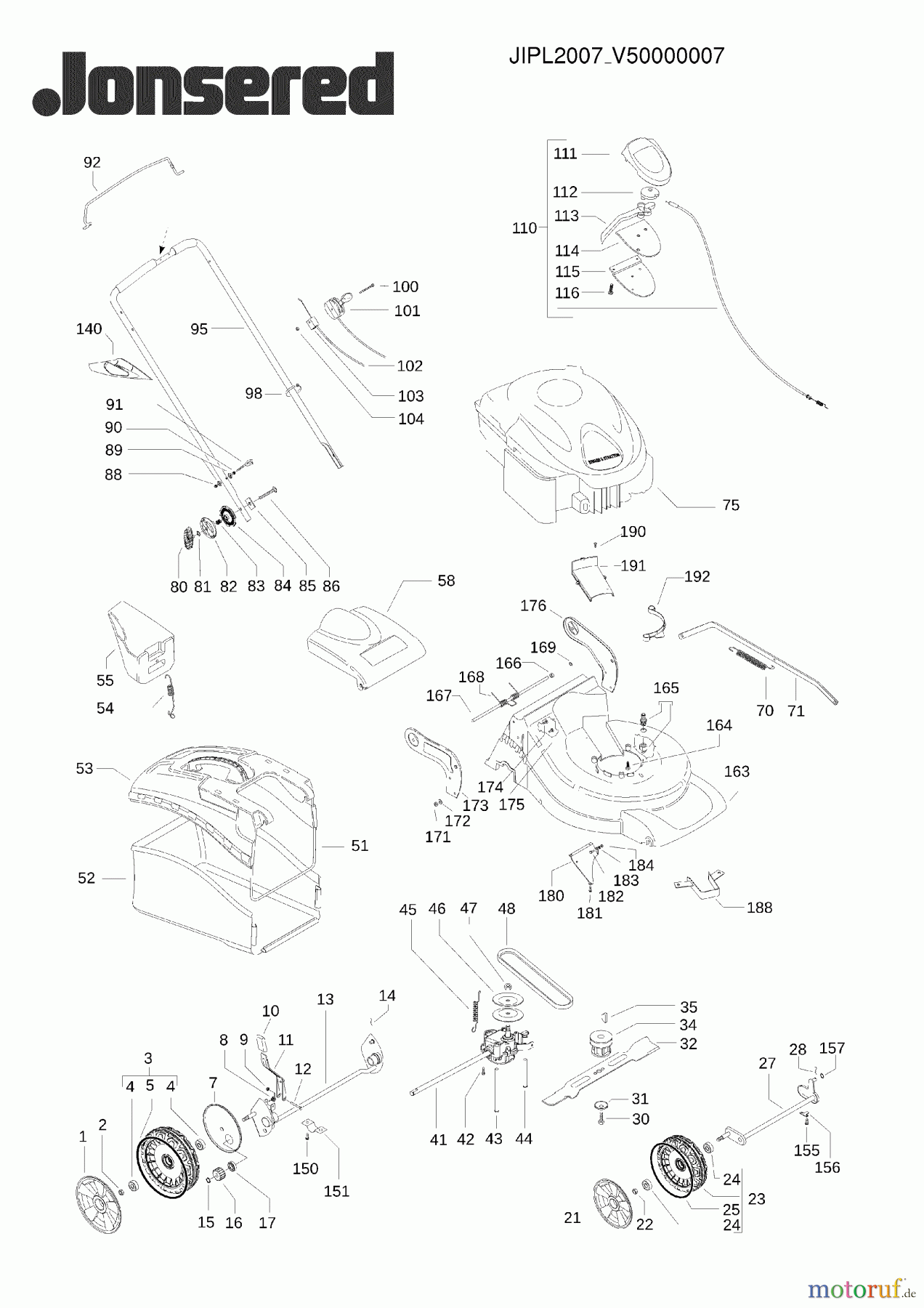

Hier finden Sie die Ersatzteilzeichnung für Jonsered Rasenmäher LM2151CMDA (96684010101) - Jonsered Walk-Behind Mower (2009-01) PRODUCT COMPLETE. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Jonsered Gerätes aus und bestellen Sie einfach online. Viele Jonsered Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	544 44 59-01	Radabdeckung Ø 190
2	504 85 78-01	Mutter M8
3	502 44 56-03	RAD KPL.
4	504 54 82-01	BALL BEARING
5	544 43 28-03	O-Ring
7	504 82 73-01	Staubdeckel
8	531 21 08-17	FEDER
9	531 20 84-92	Mutter M5
10	531 20 79-86	KNOPF
11	501 97 99-01	Hubhebel kpl.
12	538 23 58-07	Schraube M5x45
13	504 80 01-01	Hinterachse
14	531 20 66-53	Stift
15	531 20 87-72	SCHEIBE
16	544 34 23-01	Antriebsritzel
17	531 20 87-78	Lager
21	544 44 61-01	Radabdeckung Ø210
22	504 85 78-01	Mutter M8
23	502 44 50-03	Rad kpl.
24	504 54 82-01	BALL BEARING
25	544 43 31-03	O-Ring
27	504 85 65-01	Vorderachse
28	531 20 66-53	Stift
30	531 20 66-49	SCHRAUBE
31	531 20 72-37	SCHEIBE
32	504113301	Messer
34	531 20 78-48	NABE
35	505 29 09-01	Keil
41	544 42 89-03	GETRIEBEBOX
42	510 03 75-01	Schraube 4x16
43	504 10 32-01	RIEMENFUEHRUNG
44	544 93 43-01	Riemenführung
45	544 93 47-01	Feder
46	504 54 79-01	PULLEY
47	504 54 80-01	NUT
48	504 03 51-01	RIEMEN
51	501 32 24-01	RAHMEN
52	531 21 32-11	SACK
53	501 32 21-01	Deckel
54	531 20 58-31	FEDER
55	531 21 32-26	Mulcheinsatz
58	501 32 23-01	DEFLEKTOR
70	531 20 57-15	FEDER
71	531 21 32-22	GESTÄNGE
80	531 20 58-40	KNEBEL
81	531 20 49-22	Scheibe
82	531 21 14-74	Scheibe
83	531 21 14-76	Feder
84	531 21 14-73	Scheibe
85	531 21 15-81	Platte
86	531 21 14-80	Schraube M8x55
88	531 20 84-91	Mutter M6
89	531 20 49-61	SCHEIBE
90	531 20 71-65	Mutter M6
91	531 20 51-69	Stift
92	544 46 38-02	Operator-Presence Control
95	544 91 48-02	GRIFF
98	531 20 55-81	Klammer
100	531 21 35-17	Schraube M6x80
101	504 86 82-01	Gashebel
102	531 21 35-22	Bremsseil
103	531 20 80-43	Befestigung
104	531 20 80-63	Mutter M6
110	544 93 29-03	SCHALTER
111	532 41 45-55	SCHALTERABDECKUNG(OBEN+UNTEN)
112	532 18 73-53	Riemenscheibe
113	532 42 56-62	HEBEL
114	532 19 57-62	DECKEL
115	532184212
116	532 18 16-98	SCHRAUBE
150	531 20 73-85	SCHRAUBE
151	531 20 66-52	STÜTZE
155	531 20 78-56	Schraube 5x10
156	531 20 55-36	STÜTZE
157	531 20 49-06	SCHEIBE
163	505 25 62-01	GEHÄUSE
164	531 21 38-45	SCREW
165	531 20 58-48	Wasseranschluss, anthrazit
166	531 21 19-66	ABSTANDSSTUECK
167	531 21 33-44	ACHSE
168	501 32 25-01	FEDER
169	531 20 76-57	FEDERRING
170	510 41 73-01	BUCHSE
171	531 20 79-82	MUTTER
172	531 20 79-81	SCHEIBE
173	531 21 21-10	Platte
174	531 20 57-41	SCHRAUBE
175	531 20 49-21	SCHRAUBE
176	531 21 33-69	HALTER
180	501 96 60-01	DEFLEKTOR
181	531 20 78-56	Schraube 5x10
182	531 20 78-38	SCHRAUBE
183	531 20 66-66	SCHEIBE
184	531 20 84-92	Mutter M5
188	544 46 86-01	RIEMENFUEHRUNG
190	531 20 78-56	Schraube 5x10
191	531 21 32-25	DECKEL
192	531 20 63-08	HAKEN
